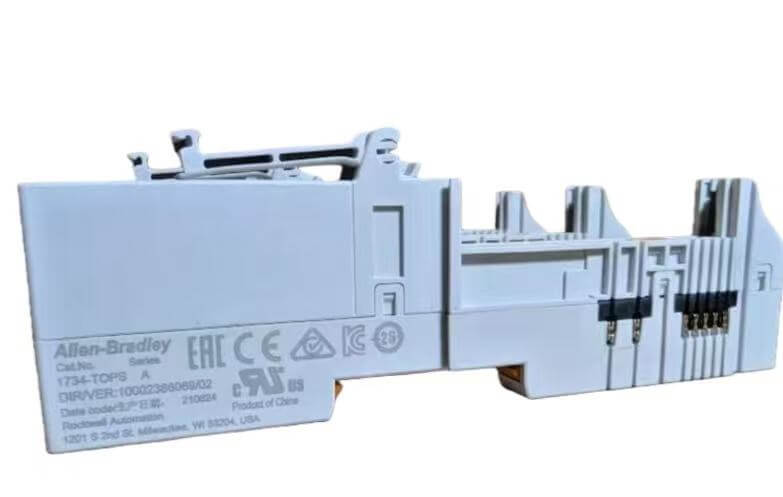

앨런 브래들리 1734-TOPS

고밀도 분산 I/O 배열 조건에서 기존 나사식 터미널 모듈은 진동으로 인해 헐거워지기 쉽고 배선 프로세스에 오랜 시간이 걸립니다. Allen Bradley 1734-TOPS는 스프링 압축 기술을 채택하여 14AWG 전선의 직접 삽입을 지원하고 24V DC 현장 전원 공급 장치와 호환되며 후면 패널의 1734-AENT 어댑터와 원활하게 연결되어 하드 배선 및 잘못된 연결의 위험을 완전히 방지합니다.

Hanyite Automation Technology는 대량 조달을 위해 공급업체와 협력한 후 모든 터미널을 새 제품으로 재고로 확보하여 생산 라인 전기 제어 캐비닛의 신속한 조립과 예비 부품의 적시 배송을 효과적으로 보장합니다.

핵심 혜택

현장 배선은 기존의 나사 고정 대신 스프링 압축 기술을 채택하여 제어 캐비닛의 배선 배선 시간을 크게 줄이고 진동으로 인한 단자 풀림의 잠재적인 문제를 제거합니다.

모듈 베이스는 전원이 켜진 상태에서 핫스왑 가능한 작동을 지원합니다. 단자 부품 교체 시 시스템 주전원 공급을 차단할 필요가 없어 생산 라인의 유지 관리 비용이 크게 절감됩니다.

전체 트랙 점유가 매우 작기 때문에 공간이 제한된 모터 제어 센터에서 고밀도 배치가 가능하여 전기 캐비닛 공간 활용도가 향상됩니다.

배선 베이스와 전자 모듈은 별도의 아키텍처를 가지고 있습니다. 파손 시 핵심 부품은 그대로 유지한 채 단자 부분만 교체하면 되므로 예비 부품 재고 및 유지 관리 비용을 효과적으로 관리할 수 있습니다.

호환성 및 통합

이 터미널 모듈은 PointBus 확장 아키텍처용으로 특별히 설계되었습니다. 하드웨어 물리적 인터페이스 측면에서 1734-AENT 어댑터와 원활하게 통합되므로 추가 통신 게이트웨이가 필요하지 않으며 이더넷 제어 네트워크에 직접 장착할 수 있습니다. 시스템 통합 수준에서 Allen Bradley 1734-TOPS는 현장 I/O 터미널 커넥터 역할을 하며 백플레인 버스를 통해 감쇠 없이 하드 와이어 신호를 시스템 모듈로 전송합니다. 이는 CompactLogix 및 ControlLogix 컨트롤러 시스템에 완벽하게 맞습니다.

엔지니어는 Studio 5000 소프트웨어의 트리형 디렉토리에서 해당 I/O 모듈을 구성하기만 하면 시스템이 자동으로 이 베이스의 배선 채널 주소를 매핑하여 타사 센서 또는 액추에이터와의 플러그 앤 플레이 데이터 통신을 가능하게 합니다.

인간-컴퓨터 상호작용

Allen Bradley 1734-TOPS의 전면에는 눈에 띄는 채널 레벨 LED 상태 표시등이 장착되어 있습니다. 유지보수 담당자는 제어 캐비닛의 제한된 공간 내에서 각 신호의 연결 상태와 현장 배선의 이상 여부를 직관적으로 확인할 수 있습니다. 디버깅 또는 문제 해결 중에 운영자는 모듈 상단의 RS-232 직렬 인터페이스를 통해 유지 관리 컴퓨터에 연결하고 기본 버스의 진단 정보를 직접 읽을 수 있으며 배선 단자를 제거하거나 전원을 끄고 모듈을 분해할 필요가 없습니다.

단자 삽입 및 제거 메커니즘에는 실수 방지 걸쇠와 명확한 와이어 번호 표시가 장착되어 있어 전원이 공급된 상태에서 베이스를 교체할 때 잘못된 삽입이나 정렬 오류가 발생하지 않도록 보장하여 현장 수리 및 회로 교정 작업의 정확성을 크게 향상시킵니다.
