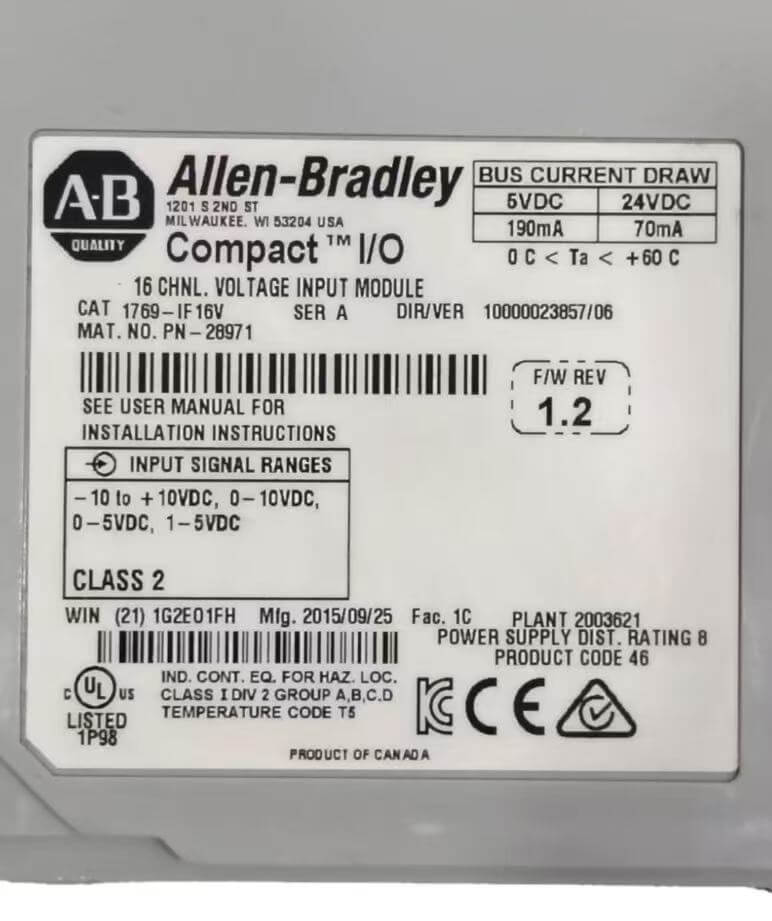

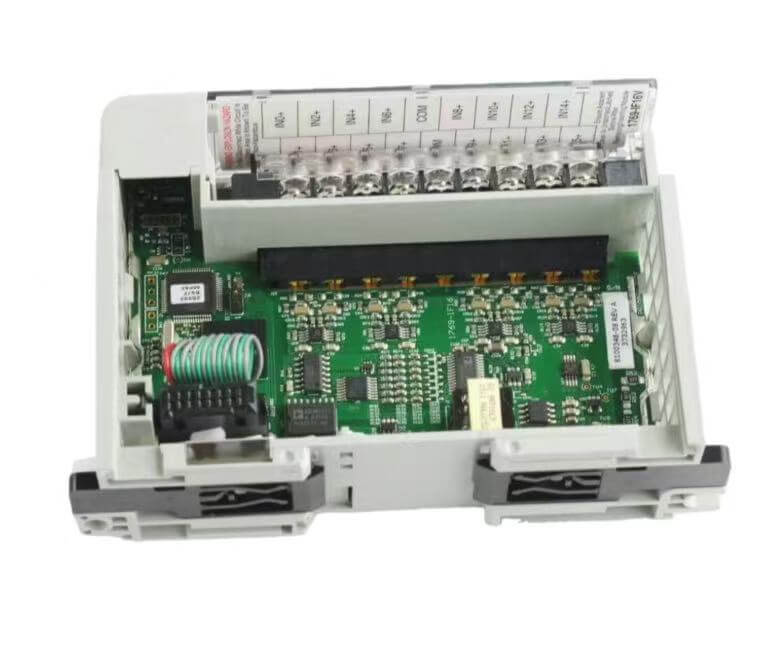

화학 반응 용기에서 성분 제어는 안정적인 아날로그 신호에 의존하지만 구형 모듈은 종종 이로 인해 어려움을 겪습니다. 단일 종단 입력은 공통 모드 간섭을 쉽게 포착하여 긴 전송 실행에 걸쳐 비율을 떨어뜨립니다. Allen Bradley 1769-IF16V는 유연한 입력 설정으로 이러한 상황을 변화시킵니다. 즉, 잡음을 필터링하고 약한 신호 판독값을 선명하게 하는 16개의 단일 종단 또는 8개의 차동 전압 채널입니다.
CompactLogix 백플레인에서 직접 가져온 24VDC 전원으로 실행되므로 외부 컨디셔너가 필요하지 않으며 하드웨어도 적고 복잡성도 줄어듭니다. Hanyite 자동화 기술을 사용하면 공장에서 직접 대량 구매하고 무료 샘플을 받아 장비를 테스트하여 실제 사용 시 채널 범위 구성 및 라인 브레이크 진단을 확인할 수 있습니다.
생산 라인 시운전 단계에서 아날로그 모듈의 구성 효율성은 프로젝트 진행에 직접적인 영향을 미칩니다. Allen Bradley 1769-IF16V에는 복잡한 하드웨어 점퍼 설정이 필요하지 않습니다. RSLogix 5000 소프트웨어를 통해 채널 매개변수의 전체 범위 구성을 완료할 수 있으므로 엔지니어는 0~10V 또는 ±10V의 입력 범위를 신속하게 정의할 수 있습니다. 백플레인 자동 매핑 메커니즘은 데이터 라벨 설정을 매우 직관적으로 만들어 초기 프로그래밍의 번거로운 단계를 크게 줄여줍니다. CompactLogix 시스템에 익숙한 초보 직원이라도 짧은 시간 내에 모듈 배포 및 공동 디버깅을 완료할 수 있습니다.
작업장 운영에서 가장 바람직하지 않은 상황은 단일 지점 오류로 인해 전체 생산 라인이 완전히 중단되는 것입니다. 이 모듈의 하드웨어 아키텍처는 신속한 현장 교체의 필요성을 완전히 고려합니다. 채널 고장이나 내부 결함 발생 시 번거로운 현장 배선을 해체할 필요가 없습니다. Allen Bradley 1769-IF16V 본체를 교체하려면 터미널 블록을 뽑고 레일 클램프를 풀기만 하면 됩니다. 또한 모듈의 전면 패널에는 명확한 상태 표시등이 장착되어 있습니다. 각 채널의 전원 공급 장치, 네트워크 및 오류 상태가 명확하게 표시됩니다. 내부 회로를 관찰하기 위해 전기 캐비닛 도어를 열지 않고도 유지 관리 담당자는 신호 차단 지점을 빠르게 찾아 문제 해결 시간을 크게 줄일 수 있습니다.
이는 여러 노드의 동기식 데이터 수집에 대한 요구를 충족하기 위해 16개의 단일 종단 또는 8개의 차동 고정밀 전압 신호 입력을 제공합니다.
여기에는 디지털 필터와 구성 가능한 채널 업데이트 속도가 포함되어 있어 고주파 전기 잡음 간섭을 효과적으로 제거합니다.
신호 조절 하드웨어를 추가할 필요 없이 채널 수준에서 소프트웨어 범위 구성 및 경보 임계값 설정을 지원합니다.
하드웨어 브레이크 라인 감지 및 범위 초과 표시 기능, 현장 센서 및 라인의 상태에 대한 실시간 모니터링 기능이 있습니다.
| 무거운 프레스 금형 보호: | 여러 오일 압력 센서는 0-10V 신호를 모듈에 공급하고 당김 막대의 힘 균형을 지속적으로 비교합니다. 네 모서리 금형 폐쇄력의 편차가 한계를 초과하면 시스템은 즉시 비상 정지를 실행하여 불균일한 압력으로 인해 금형이 부서지는 것을 방지합니다. |
| 석탄 운반 벨트 구동 모터의 온도 상승 모니터링: | 장거리 전송에서 공통 모드 간섭을 필터링하기 위해 차동 입력이 활성화되어 송신기에서 출력되는 약한 온도 전압 신호를 정확하게 캡처합니다. 이 메커니즘은 고부하 장비의 베어링 과열로 인한 계획되지 않은 가동 중단을 효과적으로 방지합니다. |
| 정밀화학 물질 배치 및 측정: | Allen Bradley 1769-IF16V는 여러 정량 펌프의 피드백 전압을 동시에 수집하여 재료 비율을 엄격하게 제어합니다. 고정밀 ADC는 미량 첨가제의 정확한 조정을 보장하여 소스에서 액체 혼합물의 낭비를 제거합니다. |
