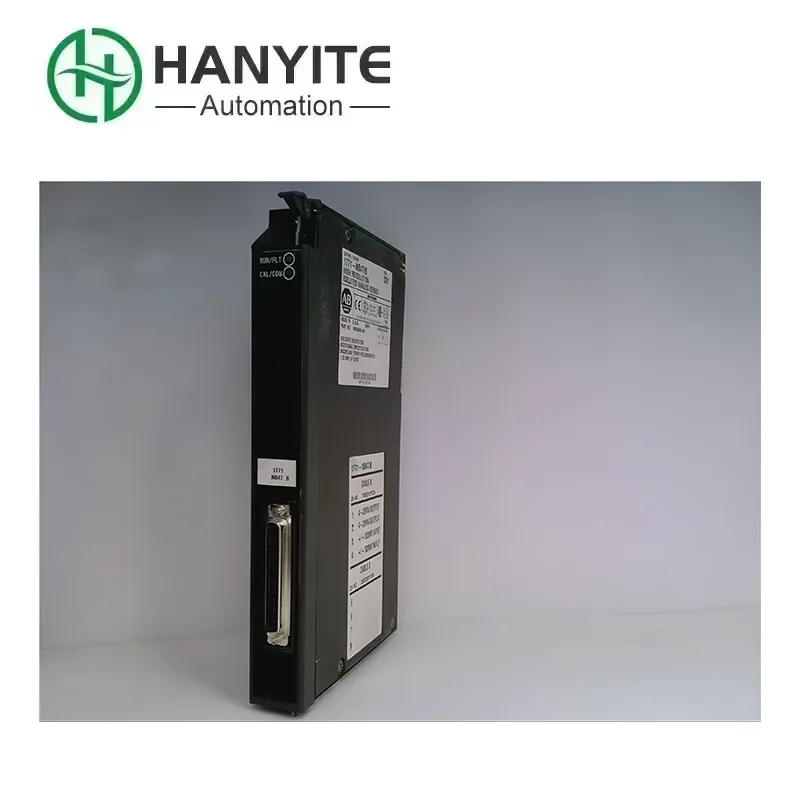

앨런 브래들리 1771-NB4T

Allen Bradley 1771-NB4T는 Rockwell 1771 시리즈의 PROFIBUS-DP 통신 모듈입니다. '번역가'나 '다리'라고 생각하시면 됩니다. 많은 공장에서 장비는 다양한 "국가"(브랜드)에서 생산될 수 있습니다. 예를 들어 PLC는 Rockwell("영어") 제품이지만 주파수 변환기, 센서 또는 장비는 Siemens 또는 기타 유럽 브랜드("독일어")에서 생산됩니다. 그들은 서로의 언어를 이해하지 못하고 직접적으로 의사소통을 할 수 없습니다. 그 임무는 Rockwell의 PLC-5 또는 SLC 5/03 이상 시리즈 PLC가 PROFIBUS "독일어"를 사용하는 장치를 이해하고 명령할 수 있도록 하여 전체 자동화 시스템이 원활하고 협력적으로 작동할 수 있도록 하는 것입니다. 따라서 공장에서 이 중요한 "번역기"를 구매해야 할 때 신뢰할 수 있는 공급업체를 선택하는 것이 가장 중요합니다. 우리는 귀하의 기존 시스템이 안정적으로 오랫동안 작동할 수 있도록 독창적이고 새로운 모듈을 제공할 것을 약속합니다.

효율성 향상

1. 이전에는 장치를 연결하려면 12개 이상의 전선을 당겨야 했습니다. 이제 하나의 버스 케이블과 몇 개의 커넥터만 필요하므로 설치 시간이 크게 단축됩니다.

2. 엔지니어는 구성 소프트웨어를 통해 이전처럼 한 번에 하나의 와이어를 확인하기 위해 멀티미터를 사용하는 대신 컴퓨터에서 전체 네트워크 상태를 확인하고 통신 문제를 신속하게 찾을 수 있습니다.

3. 장치가 오작동하는 경우 모듈의 진단 정보를 통해 어느 슬레이브 스테이션의 연결이 끊어졌는지 신속하게 알 수 있으며, 유지 관리 담당자는 문제를 찾기 위해 여기저기 검색하는 대신 직접 해당 장치를 점검할 수 있어 가동 중지 시간이 크게 단축됩니다.

4. 이전처럼 단순한 신호만 읽을 수 있었던 대신, 장치에서 많은 양의 데이터(예: 작동 전류, 주파수, 주파수 변환기의 오류 코드 등)를 한 번에 읽을 수 있습니다. 정보가 더욱 포괄적이고 제어가 더욱 정확해졌습니다.

핵심 관심 포인트

1. 가장 큰 장점은 하나의 시스템 내에서 서로 다른 브랜드의 기기들이 조화롭게 공존할 수 있다는 점입니다. Rockwell PLC를 사용하기 위해 모든 Siemens 주파수 변환기를 교체할 필요가 없으므로 상당한 비용이 절약됩니다.

2. 기존의 지점 간 하드 배선과 비교하여 PROFIBUS를 사용하면 단일 버스 케이블에 많은 장치를 연결할 수 있습니다. 장치가 많을수록 케이블, 랙 및 구성 측면에서 비용 절감 효과가 눈에 띄게 나타나고 캐비닛이 더욱 깨끗해집니다.

3. 디지털 통신은 더 정확하고 간섭 방지 기능이 더 강력하며 데이터 전송이 더 빨라 전체 제어 시스템이 더 높은 수준의 응답 속도와 안정성을 달성할 수 있습니다.

4. 여전히 안정적으로 작동하는 PLC-5 시스템의 경우 새로운 PROFIBUS 장치를 추가해야 하는 경우 전체 시스템을 업그레이드하는 데 막대한 투자를 하지 않고도 이 모듈이 최선의 선택입니다.

호환성 및 통합

1. Allen Bradley 1771-NB4T는 주로 PLC-5 및 SLC 5/03 이상 시리즈 프로세서와 함께 사용하도록 설계되었습니다. 해당 1756 또는 1769 시리즈 모듈이 있는 최신 ControlLogix 또는 CompactLogix 플랫폼에서는 사용할 수 없습니다.

2. 1771-A1B, 1771-A2B, 1771-A3B 등과 같은 1771 시리즈 I/O 랙에 설치해야 합니다.

3. 마스터 스테이션으로서 Siemens, SEW 및 Danfoss와 같은 브랜드의 주파수 변환기, 스타터, 계측기, I/O 모듈 등과 같이 PROFIBUS-DP 슬레이브 프로토콜을 지원하는 대부분의 타사 장치를 통합할 수 있습니다. 호환성은 매우 광범위하며 진정한 "만능 기술"입니다.

4. PLC 프로그램을 작성하려면 RSLogix 5 또는 RSLogix 500을 사용해야 하며 블록 전송 명령(BTR/BTW)을 통해 1771-NB4T와 데이터를 교환할 수 있습니다. 동시에 전체 PROFIBUS 네트워크를 구성하려면 PROFIBUS 소프트웨어용 RSNetWorx를 사용해야 합니다.

FAQ

Q1: 내 ControlLogix 랙에서 이 모듈을 사용할 수 있습니까?

A: Allen Bradley 1771-NB4T는 1771 아키텍처의 모듈이며 PLC-5 및 SLC 500 시스템에서만 사용할 수 있습니다. ControlLogix 시스템에는 1756-DNB 또는 1756-DNBH 모듈을 사용해야 합니다.

Q2: PLC 프로그램이 데이터를 올바르게 읽고 쓰고 있는지 어떻게 알 수 있습니까?

A: PLC 프로그램에서 모듈과 통신하려면 블록 전송 읽기(BTR) 및 블록 전송 쓰기(BTW) 명령어를 사용해야 합니다. 이러한 명령어의 "완료 비트"(DN) 및 "오류 비트"(ER)와 데이터 테이블의 데이터를 모니터링하여 통신이 정상인지 확인할 수 있습니다.

Q3: 내가 가지고 있는 장비인 PROFIBUS-PA를 직접 연결할 수 있나요?

A: 아니요, 그럴 수 없습니다. PROFIBUS-PA는 프로세스 자동화에 사용되는 안전 버스입니다. PA 세그먼트를 DP 네트워크에 연결하려면 DP/PA 커플러 또는 링크가 필요합니다. 그러면 Allen Bradley 1771-NB4T가 PA 장치와 통신할 수 있습니다.
