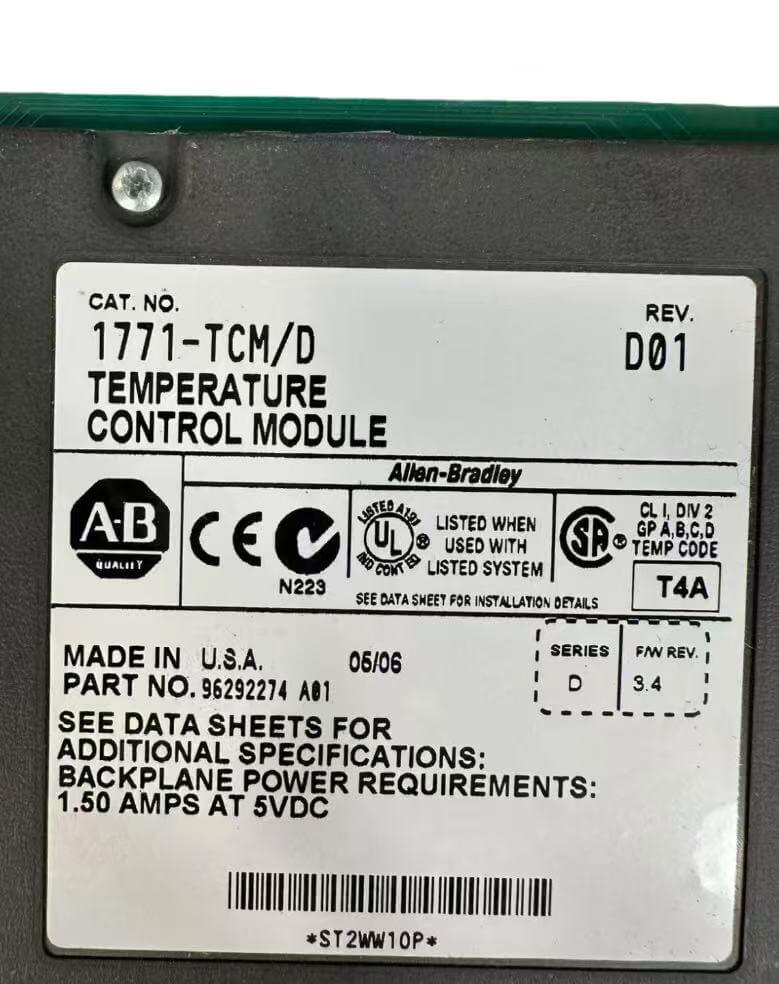

고온 가마 및 화학 반응 용기의 정확한 온도 제어는 다중 채널 열전대 신호 획득에 의존하는 경우가 많습니다. 로컬 I/O 백플레인을 갖춘 Allen Bradley 1771-TCM은 광범위한 온도 콜드 엔드 보상을 통해 이러한 까다로운 조건에 직접 연결하고 정확하게 적응합니다. 이 모듈은 외부 전원 공급 장치 없이 랙 백플레인을 통해 전원이 공급됩니다.
기존 온도 제어 트랜스미터에 비해 순차적인 아날로그 수량 변환 및 배선이 필요하지 않으며 밀리볼트 신호를 직접 디지털화하고 캐비닛 내 배선 및 드리프트 오류를 크게 줄입니다. 공급업체와 Hanyite 자동화 기술의 검증을 거친 후 현재 구매 채널이 원활하고 새로운 제품이 재고가 있어 생산 라인 온도 측정 시스템의 업그레이드를 위한 안정적인 하드웨어 지원을 제공합니다.
운영자는 복잡한 소프트웨어 구성 없이 프런트 엔드의 단순화된 딥 스위치를 통해 간단히 설정하여 채널 매개변수 일치를 신속하게 완료할 수 있습니다. Allen Bradley 1771-TCM의 패널 표시등 조합은 열전대 및 통신의 실시간 상태를 직관적으로 반영할 수 있으며 현장 인지도가 매우 높습니다. 신호 획득 임계값과 필터링 매개변수는 모두 엔지니어링 로직을 기반으로 사전 설정되어 있어 수동 개입 빈도와 오작동 위험이 크게 줄어듭니다.
이 모듈은 중공업 환경을 위해 특별히 설계되었습니다. Allen Bradley 1771-TCM은 -25°C ~ +65°C의 넓은 온도 범위 내에서 열전대 냉접점 보상의 정확성을 유지할 수 있습니다. 또한 진동이 심하고 먼지가 많은 작업장에서도 내부 전자 부품의 물리적 안정성을 유지할 수 있습니다. 회로 기판을 몰딩 코팅 기술로 가공하여 습한 공기와 전도성 먼지의 침식을 효과적으로 차단하고, 금속 제련이나 화학 산업과 같은 열악한 환경에서도 장기간 작동하여 측정의 신뢰성을 보장합니다.
모듈은 표준 레일 삽입형 베이스 플레이트 설치 구조를 채택했습니다. 현장 교체 시에는 배선 단자대를 분리하고 잠금 장치를 해제하기만 하면 삽입 및 제거가 완료되며 매우 짧은 시간이 소요됩니다. Allen Bradley 1771-TCM의 채널 오류 격리 설계를 사용하면 단일 경로가 손상된 경우 수리를 위해 전체 기계를 오프라인 상태로 둘 필요 없이 독립적인 문제 해결이 가능합니다. 시스템 자가 진단 기능과 결합되어 유지 보수 담당자는 센서 파손이나 단락과 같은 잠재적인 문제를 신속하게 찾아낼 수 있어 생산 라인의 가동 중지 시간 대기 시간을 크게 줄일 수 있습니다.
Q1 이 모듈은 핫스왑 설치를 지원합니까?
핫스왑 작업은 지원되지 않습니다. 플러그를 연결하거나 재배선하기 전에 랙의 전원 공급 장치를 차단해야 합니다. 그렇지 않으면 백플레인 회로가 손상될 수 있습니다.
Q2 모듈 베이스보드에는 몇 개의 I/O 슬롯이 필요합니까?
시스템 구성 요구 사항에 따라 이 모듈은 일반적으로 표준 1771 I/O 슬롯을 차지합니다.
Q3 열전대 유형을 선택하고 구성하는 방법은 무엇입니까?
열전대 유형은 모듈 전면의 마이크로 DIP 스위치를 통해 선택 및 구성됩니다. 전원을 끈 후 측면의 라벨 다이어그램에 따라 수동 전환을 수행할 수 있습니다.
Q4 이더넷 제어 레이어와 직접 통신할 수 있나요?
1771 로컬 I/O 백플레인 통신만 지원합니다. 이더넷에 연결해야 하는 경우 1771 시리즈의 해당 게이트웨이 모듈을 사용해야 합니다.
Q5 전원을 켠 후 채널 표시등이 계속 깜박이는 것은 어떤 오류를 의미합니까?
깜박이는 것은 일반적으로 이 채널의 입력이 연결 해제되었거나 열전대의 극성이 반전되었음을 나타냅니다. 현장에서 전원을 끄고 온도 측정 소자의 결선 상태를 확인해야 합니다.
