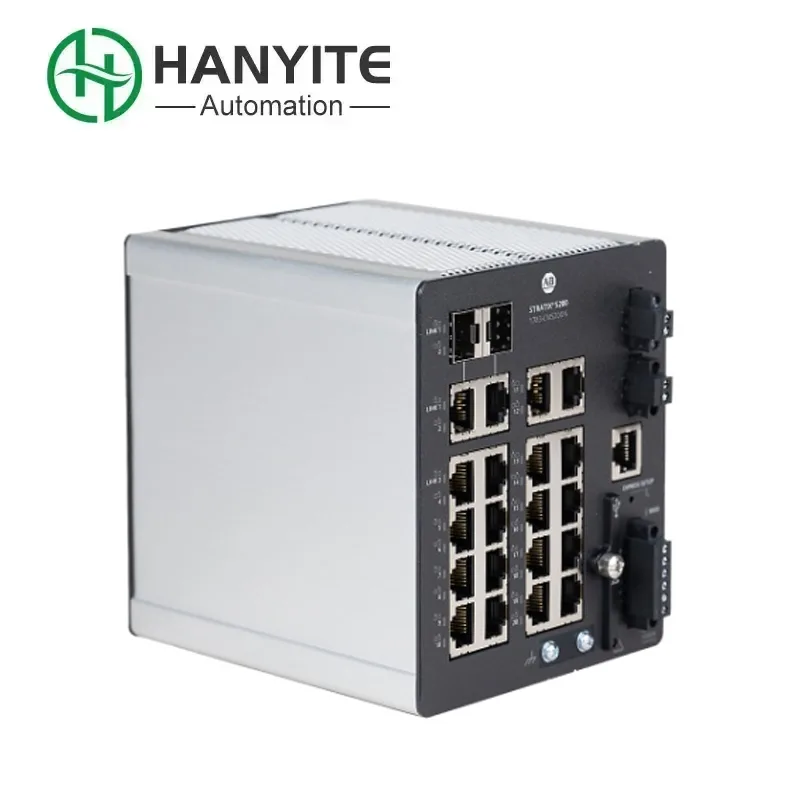

앨런 브래들리 1783-CMS20DP

Hannet Automation은 안정적인 네트워크 연결을 제공하는 견고하고 관리되는 산업용 이더넷 스위치인 Allen Bradley 1783-CMS20DP를 출시합니다. 고급 설계로 원활한 데이터 전송이 보장되므로 자동화 시스템 엔지니어에게 이상적입니다. 로컬 자동화 장치 내에서 PLC, HMI, 서보 드라이브, 로봇 및 기타 장치를 연결하여 안정적이고 제어 가능한 로컬 영역 네트워크를 형성합니다. 데이터를 전달할 뿐만 아니라 네트워크를 모니터링하고 관리합니다.

문의 보내기

제품 설명

Hannit은 중국에서 고객에게 가장 빠르고 고품질의 서비스를 제공하기 위해 최선을 다하고 있습니다. Stratix 시리즈 이더넷 I/P 관리형 스위치인 Allen Bradley 1783-CMS20DP는 매우 안전하고 복원력이 뛰어난 산업용 네트워크 아키텍처를 구축하기 위해 특별히 설계되었습니다. 스위치에는 2개의 기가비트 이더넷(GE) 조합 포트와 8개의 고속 이더넷(FE) 구리 케이블 포트를 포함하여 10개의 이더넷 포트가 있습니다. 한닛은 유럽과 미국 시장 모두에서 우수한 판매 성과와 호평을 받고 있습니다.

핵심 기술 매개변수 및 사양

모델 번호	알렌 브래들리 1783-CMS20DP
제품 시리즈	Stratix 5200
제품 유형	관리형 이더넷 스위치
총 포트	20
포트 구성	18 x 10/100Mbps 고속 이더넷(RJ-45) 2 x 기가비트 콤보 포트(RJ-45/SFP 슬롯)
네트워크 프로토콜	이더넷/IP, 모드버스 TCP/IP
네트워크 토폴로지 지원	DLR(장치 레벨 링), 스타, 선형
전원공급장치	24V DC(이중화를 위한 이중 전원 입력)
전력 소비	~15W(일반)
알람 릴레이	예, 1 x Form C(전환) 릴레이
관리 인터페이스	웹 서버, SNMP, CLI
진단 기능	포트 수준 진단, FactoryTalk View 페이스플레이트, Logix 태그 통합
작동 온도	-40~+60°C(-40~+140°F)
설치	DIN 레일 장착

캐비닛 및 설치 사양

Allen Bradley 1783-CMS20DP는 IEC 60603-7 표준을 준수하는 RJ45 커넥터와 TIA 568-B.1 표준을 준수하는 카테고리 5e 이상의 케이블(2쌍 또는 4쌍 연선)의 사용을 권장합니다. 신호선 사양은 0.5~0.8mm²(20~18AWG)여야 합니다. 절연 등급이 75°C 이상인 UL/CSA 인증 AWM 1007 또는 1569 연선 케이블을 사용하는 것이 좋습니다. 장치 교체 시 설정을 빠르게 복원하기 위해 1784-SD1 메모리 카드를 통해 구성 파일을 저장할 수 있습니다.

이 모듈은 UL, CSA, CCC를 포함한 여러 산업 표준을 준수하며 북미와 중국의 산업 환경에 적합합니다. Hannit은 고품질의 제품과 일류의 서비스를 제공합니다. 애플리케이션 시나리오 및 장점: 탄력성이 높은 토폴로지 구조(예: 링 네트워크 이중화)를 지원하여 생산 라인 네트워크의 내결함성을 향상시킵니다. SFP 모듈을 통한 광섬유 전송을 지원하여 장거리 및 간섭 방지 산업 통신 요구 사항을 충족합니다. SD 카드 구성 백업을 지원하고 장비 유지 관리 중단 시간을 줄이며 대규모 배포에 적합합니다. NAS 저장 장치

유지하는 방법

Allen Bradley 1783-CMS20DP 유지 관리, 주로 모니터링 및 검사. 정기적으로 상태 표시등을 확인하고 표시등을 통해 포트와 네트워크의 상태를 빠르게 판단하세요. 모든 구성을 완료한 후에는 반드시 구성 파일을 컴퓨터에 다운로드하여 백업하여 장치 오류가 발생할 경우 빠른 복구를 보장하세요. 정기적으로 스위치에 로그인하여 시스템 로그를 확인하고 잦은 포트 연결 및 연결 끊김, 네트워크 스톰 등의 비정상적인 상황이 있는지 확인하십시오. 좋은 방열을 위해 스위치 케이스와 방열 구멍에 있는 먼지를 정기적으로 청소하십시오.
