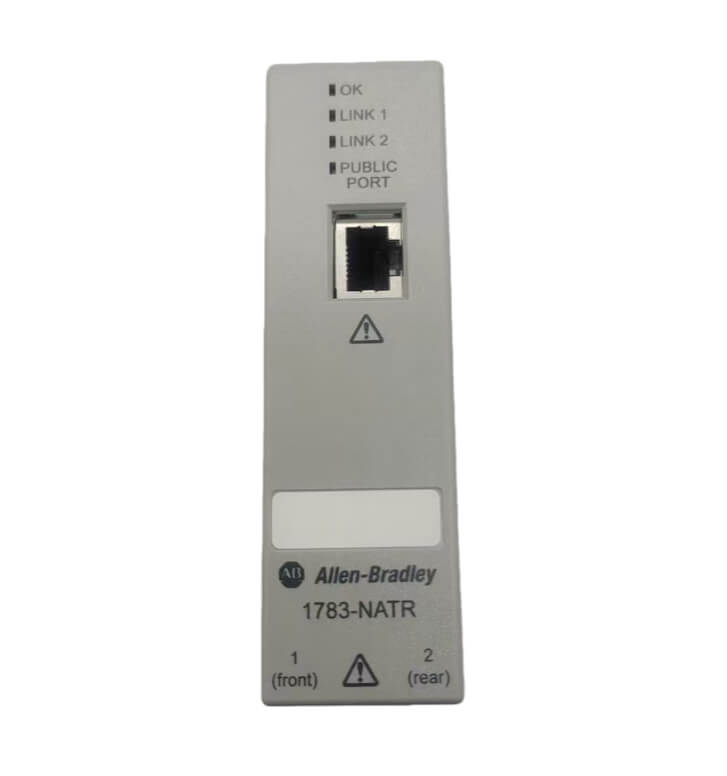

생산 라인에서 네트워크 격리가 필요한 경우 주소 변환 하드웨어가 필요할 수 있습니다. Allen Bradley 1783-NATR이 바로 여기에 있습니다. NAT 라우팅을 통해 이를 간단하게 수행할 수 있습니다. 표준 24V DC 전원으로 작동됩니다. 2개의 10/100Mbps 이더넷 포트가 전면에 위치하여 내부 및 외부 네트워크를 연결합니다. 구형 라우터를 사용하면 모든 글로벌 주소 지정을 다시 실행해야 합니다. 이 모듈은 이를 방지합니다. 장치는 원래 IP를 유지합니다. 문제 해결을 위해 개별 시스템을 재구성할 필요는 없습니다. Hanyite Automation Technology는 이러한 장치를 검증했습니다. 우리는 승인된 공급업체와 협력하므로 새 재고를 사용할 수 있습니다. 산업 제어 네트워크 경계를 보호하기 위한 신뢰할 수 있는 선택입니다.
| 장비 유형 | 산업용 이더넷 주소 변환 라우팅 모듈 |
| I통신 인터페이스 | 10/100Mbps 이더넷 업스트림 포트 1개와 10/100Mbps 이더넷 다운스트림 포트 1개 장착 |
| 전원공급장치 | 24V DC 외부 전원 공급 장치 |
| 현재 소비 | 일반 값 250mA |
| 기계적 치수 | 약 90mm × 87mm × 60mm |
| 설치 방법 | 표준 35mm DIN 레일 장착 |
| 네트워크 격리 | 업스트림 포트와 다운스트림 포트 간에 하드웨어 수준 네트워크 격리가 달성됩니다. |
| 프로토콜 지원 | IP 라우팅, NAT 변환, ARP 프록시 기능 지원 |
업스트림 공장 네트워크 액세스 다운스트림 포트 → Allen Bradley 1783-NATR이 소스 IP 주소 및 MAC 주소 매핑 변환 수행 → 내부 사설망 데이터 패킷이 원래 주소를 제거하고 합법적인 공용 IP 할당 → 라우팅 모듈이 교차 서브넷 데이터 패킷 전달 수행 → 업스트림 포트가 재구성된 데이터 프레임을 외부 기본 네트워크에 전달 → 외부 응답 데이터가 업스트림 포트에 도착 → 라우팅 모듈이 NAT 매핑 테이블을 기반으로 대상 주소를 역으로 복원 → 데이터 패킷이 내부 사설망 대상 장치에 정확하게 전달됨
NAT 기술을 사용하여 작업장의 개인 네트워크를 공장 주 네트워크에서 분리하여 로컬 방송 폭풍으로 인해 글로벌 네트워크 마비가 발생하는 것을 방지하는 동시에 마이크로 네트워크 세그먼트 내 장치의 원래 IP 구성을 유지하여 대규모 주소 재배치로 인한 디버깅 비용을 제거하고 Allen Bradley 1783-NATR은 산업 제어 네트워크 경계에서 안정적인 논리적 격리 및 데이터 침투 메커니즘을 제공합니다.
작업장 장비의 네트워크 통합을 위한 디버깅 주기를 줄여 개인 주소를 하나씩 수정하여 발생하는 시간 소모적인 문제 해결을 방지합니다.
서브넷 간 통신에서 패킷 손실률을 줄여 제어 명령과 수집된 데이터의 실시간 상호 작용을 보장합니다.
코어 스위치 라우팅 테이블 항목 수를 줄여 공장 메인 네트워크의 전반적인 포워딩 성능을 향상시킵니다.
Allen Bradley 1783-NATR에 연결된 장치의 지속적인 작동을 유지하면서 내부 터미널에 대한 외부 네트워크 변경의 영향을 제거합니다.
