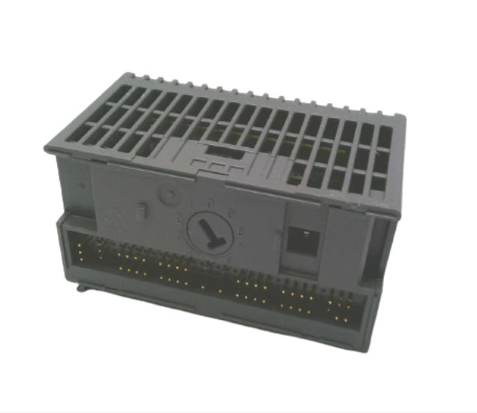

고속 포장 라인에는 정확한 위치 지정과 속도 측정이 필요합니다. FLEX I/O 베이스에 직접 연결된 듀얼 채널 증분 인코더 인터페이스를 갖춘 Allen Bradley 1794-IJ2XT는 펄스 획득을 프런트엔드 실행으로 전송합니다. 기존 아날로그 수량 수집 모듈과 비교하여 이 모듈은 하드웨어 로직을 통해 카운팅 및 주파수 측정을 처리하여 주 제어 PLC의 스캐닝 부하를 크게 줄이고 소프트웨어 지연을 완전히 방지합니다. 베이스보드 버스를 통해 전원을 공급받으며, 전원이 켜져 있는 동안 핫스왑을 지원하고, 배선을 분해하지 않고도 현장 교체가 가능하다. Hanyite Automation Technology가 공급업체와의 구매 채널을 확인한 후, 이러한 모든 모듈은 새로운 제품이며 재고가 있어 높은 동적 조건에서 장비의 안정성과 폐쇄 루프 작동을 효과적으로 보장합니다.
이 모듈은 분산 제어 아키텍처에서 고주파 증분 및 인코더 신호의 정확한 획득을 담당합니다. 현장 회전 장비의 고속 펄스 출력에 직접 연결하여 제어 시스템이 인식할 수 있는 위치 및 속도 데이터로 변환할 수 있습니다. Allen Bradley 1794-IJ2XT는 다중 채널 독립적인 카운팅 및 주파수 측정 작업을 지원합니다. 기본 하드웨어 로직을 통해 카운트 오버플로 및 방향 결정을 직접 처리하여 주 제어 PLC의 스캐닝 주기 부하를 크게 줄이고 높은 동적 조건에서 위치 폐쇄 루프 및 속도 모니터링의 실시간 성능과 제어 확실성을 보장합니다.
I/O 베이스가 전원이 켜진 상태에서 작동할 때 이 모듈은 핫스왑 작업을 지원하므로 유지 관리 담당자가 시스템 전원을 차단하거나 인접 모듈의 작동에 영향을 주지 않고 결함이 있는 구성 요소를 직접 교체할 수 있습니다. 모듈 본체와 FLEX I/O 단자 베이스는 레일 클립 분리 설계를 채택했습니다. 분해할 때 잠금 장치를 풀기만 하면 Allen Bradley 1794-IJ2XT가 베이스에서 원활하게 제거되므로 현장에서 터미널 블록 배선을 분해하는 번거로운 단계가 제거되고 단일 지점 하드웨어 결함에 대한 복구 시간이 몇 분으로 단축됩니다.
상태 표시등은 직관적인 매핑을 제공합니다. 모듈 패널에는 채널의 실시간 작동 상태 및 통신 연결 상태를 표시할 수 있는 여러 그룹의 LED 상태 표시 등이 장착되어 있어 엔지니어가 소프트웨어 인터페이스에 액세스하지 않고도 Allen Bradley 1794-IJ2XT의 기본 작동 논리를 빠르게 파악할 수 있습니다.
구성 매개변수는 유연하게 매핑됩니다. 모듈의 내부 레지스터는 카운트 값을 상위 데이터 영역에 직접 매핑하는 것을 지원합니다. 운영자는 카운터의 활성화 및 재설정 명령을 실시간으로 제어하여 HMI 화면을 통해 논리적 상호 작용의 투명성을 실현할 수 있어 카운터의 투명한 작동이 가능합니다.
하드웨어 필터링 응답은 조정 가능합니다. 현장에서 회전 속도가 서로 다른 엔코더 입력 모듈의 경우 구성 가능한 입력 필터링 주파수 매개변수가 제공됩니다. 이는 저주파 기계적 지터 간섭을 효과적으로 차단하고 고주파 펄스 상호 작용 응답의 신뢰성과 안정성을 보장합니다.
재료 운반 및 고정 길이 절단과 같은 고주파수 작업 조건에서 이 모듈은 원래 메인 제어 CPU에서 처리했던 고속 펄스 처리 작업을 프런트엔드 하드웨어로 전환하여 PLC 프로그램 스캐닝 주기로 인해 발생하는 데이터 새로 고침 지연을 완전히 방지합니다. 이 분산 신호 처리 아키텍처는 시스템의 위치 캡처 및 출력 응답 지연을 크게 줄여 고속 파이프라인 동기화 제어에서 처리 불감대를 효과적으로 제거합니다. 이는 단일 기계 장비의 작업 템포와 위치 정확도를 향상시킬 뿐만 아니라 생산 라인 전체의 지속적인 작업 효율성과 생산 능력 출력을 최적화합니다.
